QN9030THN/001Z 电子元器件详解 特性、应用与选型指南
一、引言

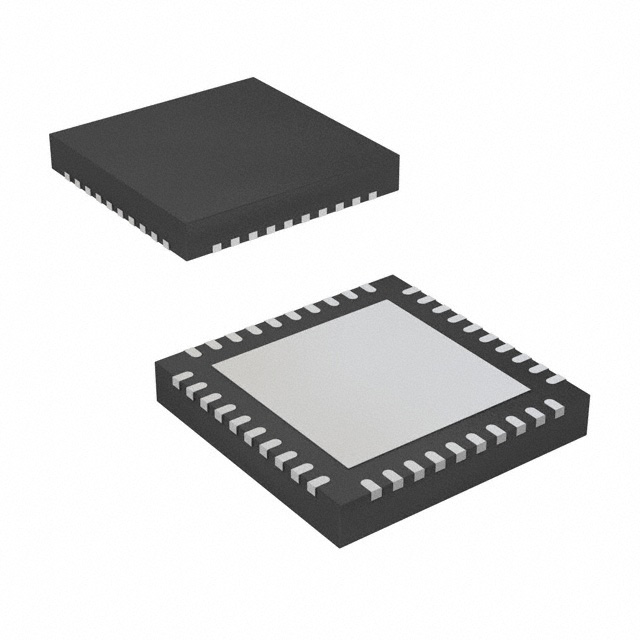

QN9030THN/001Z 是 NXP Semiconductors（恩智浦半导体）推出的一款高集成度、多协议无线微控制器（MCU），属于 QN9000 系列。该器件专为低功耗、高性能的物联网（IoT）应用而设计，支持 Zigbee、Thread、蓝牙低功耗（BLE）以及 IEEE 802.15.4 等多种无线通信协议。本文将详细介绍 QN9030THN/001Z 的核心特性、典型应用场景、技术参数以及选型注意事项，为电子工程师和采购人员提供实用参考。
二、QN9030THN/001Z 核心特性
1. 多协议无线通信
- 支持 2.4 GHz IEEE 802.15.4、Zigbee 3.0、Thread 及蓝牙 5.0 低功耗（BLE）
- 具备并发通信能力，可在同一射频链路上实现多协议切换
- 内置高灵敏度接收器（-100 dBm 典型值），发射功率最高可达 +10 dBm
2. 高性能处理器内核
- 搭载 Arm® Cortex®-M33 处理器，主频高达 160 MHz
- 内置浮点运算单元（FPU）和数字信号处理（DSP）指令扩展
- 配备 TrustZone® 技术，支持安全启动与可信执行环境
3. 存储与内存
- 1 MB 闪存程序存储器
- 384 KB SRAM（含保留内存区域）
- 支持外部存储器接口（QSPI）扩展
4. 丰富的外设接口
- 多达 40 个 GPIO 引脚
- 集成 UART、SPI、I²C、PWM、ADC（12 位）、比较器等模拟与数字外设
- 支持 USB 2.0 全速设备接口
- 内置温度传感器与低功耗定时器
5. 低功耗设计
- 深度睡眠模式电流低至 0.9 µA（保留 RAM）
- 接收电流约 4.5 mA，发射电流约 14 mA（+10 dBm）
- 支持多种唤醒源与电源管理策略
6. 安全与认证
- 集成 AES-256、SHA-2、ECC 加密引擎
- 符合 Zigbee/Thread 安全规范
- 通过 FCC、CE、IC 等无线射频认证
- 符合 RoHS 与 REACH 环保标准
三、典型应用场景
QN9030THN/001Z 凭借其多协议支持与低功耗特性，广泛应用于以下领域：
- 智能家居：智能照明、温控器、门锁、传感器节点
- 工业物联网：无线传感器网络、设备监控、预测性维护
- 智能楼宇：照明控制、暖通空调（HVAC）、能源管理
- 医疗健康：可穿戴设备、远程患者监测
- 零售与物流：资产追踪、电子价签、仓储管理
四、技术参数摘要
| 参数 | 规格 |
|------|------|
| 制造商 | NXP Semiconductors |
| 系列 | QN9000 |
| 核心处理器 | Arm Cortex-M33 @ 160 MHz |
| 闪存 | 1 MB |
| SRAM | 384 KB |
| 无线协议 | Zigbee 3.0、Thread、BLE 5.0、IEEE 802.15.4 |
| 频段 | 2.4 GHz ISM |
| 数据速率 | 250 kbps（802.15.4）、1 Mbps/2 Mbps（BLE） |
| 工作电压 | 1.9 V – 3.6 V |
| 工作温度 | -40°C 至 +125°C |
| 封装 | HVQFN48（7 mm × 7 mm） |
| 封装代码 | THN |
| 包装形式 | 托盘/卷带（根据后缀） |
五、选型与采购注意事项
1. 型号后缀解析
- QN9030：产品系列与核心型号
- THN：封装类型（HVQFN48）
- /001Z：版本与包装标识，通常代表特定固件版本或出厂配置
2. 替代与兼容型号
- 同系列：QN9030THN/001Y、QN9030THN/002Z（不同固件或协议配置）
- 升级型号：QN9090、QN9080（根据应用需求选型）
3. 采购建议
- 确认包装形式（托盘或卷带）以适应生产需求
- 优先选择 NXP 授权分销商或正规渠道，确保正品与供货稳定
- 关注交期与库存情况，QN9030 系列市场需求较大，建议提前备货
- 索取样品与开发套件（如 QN9030-DK）进行前期评估
4. 开发支持
- NXP 提供 MCUXpresso SDK、Zigbee/Thread 协议栈及示例代码
- 支持自由RTOS、Zephyr 等嵌入式操作系统
- 可通过 NXP 官网获取参考设计、应用笔记及认证文档
六、
QN9030THN/001Z 是一款集高性能、多协议、低功耗与安全特性于一体的无线 MCU，非常适合现代物联网设备的设计需求。其强大的 Arm Cortex-M33 内核、丰富的外设接口以及灵活的电源管理，使其在智能家居、工业物联网和智能楼宇等领域具有广阔的应用前景。工程师在选型时应结合具体协议需求、封装尺寸与供货情况，合理选择型号并充分利用 NXP 的生态资源，以加速产品开发与上市。
